کولینگ تاور

تعریف برج خنک کننده:

برج خنک کننده فایبرگلاس دستگاهی است که بر اساس انتقال جرم بین دو فاز مایع و گاز و تبخیر بخشی از مایع که منجر به گرفتن انرژی قابل ملاحظه ای از جریان مایع می شود، کار می کند. در واقع جریان هوای خشک در اثر عبور از روی جریان آب، بخشی از آب را تبخیر کرده و باعث خنک شدن جریان آب می گردد. نظر به اینکه گرمای نهان تبخیر آب در مقایسه با ظرفیت گرمایی ویژه آن بسیار بالا می باشد، تبخیر بسیار ناچیز آب باعث سرمایش نسبتاً بالایی در جریان مایع می گردد ( بعنوان مثال تبخیر 1 لیتر آب و ورود آن به جریان هوا می تواند باعث سرد کردن 10 درجه ای حدود 60 لیتر جریان آب گردد).

البته باید توجه داشت که پارامتر محدود کننده انتقال حرارت، رطوبت نسبی هوای ورودی می باشد. از نظر تئوری حداقل دمای قابل حصول برای آب خروجی از برج خنک کننده برابر دمای مرطوب هوای ورودی می باشد ولی در عمل معمولاً این اختلاف دما 2.5 تا 5 درجه سانتیگراد می باشد. دمای مرطوب هوای ورودی را می توان با پیچیدن یک پارچه مرطوب دور حباب دماسنج و دمیدن هوا با آن اندازه گیری کرد.

بعد از گذشت سال ‌ها توسعه در این فناوری، برج‌ های خنک کننده در انواع و اندازه‌های مختلف طراحی و ساخته می شوند. کاربرد هر یک از کولینگ تاور ها به ساختمان و نیازهای آن بستگی دارد. توجه داشته باشید که با وجود انواع مختلف برج خنک‌ کننده، عملکرد این دستگاه اتلاف گرما از یک سیستم ساختمانی از طریق تبخیر است.شرکت مهتاب گستر با سالها تجربه مفید در زمینه تولید انواع برج خنک کننده آماده همکاری با شما مشتریان عزیز می باشد و با توجه به نیاز شما انواع مختلف برجهای مدار باز، مدار بسته و هیبریدی را در اختیار شما قرار خواهد داد.

انواع برج خنک کننده:

برج های خنک کننده به دو دسته تقسیم می شوند:ش

وند:

برج خنک کننده فایبرگلاس مرطوب ( مدار باز):

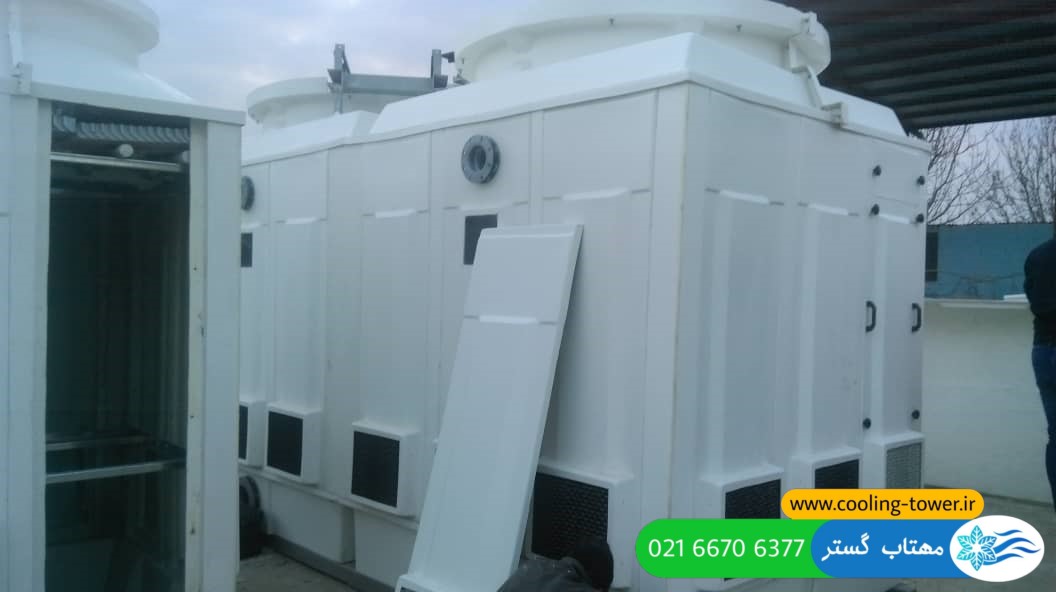

رطوبت نسبی هوای ورودی یا به اصطلاح خشک بودن هوا، تبخیر مناسب آب گرم و در نتیجه سرد شدن جریان آب ورودی به برج را میسر می سازد. این برج ها که در مقیاس تجاری و نیمه صنعتی به صورت مخروطی و در مقیاس صنعتی به شکل مکعبی قابل اجرا می باشد، امروزه به طور چشم گیری مورد استفاده قرار می گیرد. در گذشته بدنه این برج ها از جنس آهن گالوانیزه ساخته می شد. بدلیل مشکلات ناشی از خوردگی و عمر پایین و همچنین مشکلات ناشی از انتقال حرارت با محیط، فایبرگلاس جایگزین ورق گالوانیزه گردید. به منظور بالا بردن سطح انتقال جرم بین آب و هوا، از مدیای متراکم (پکینگ) به شکل لانه زنبوری که از جنس پلی اتیلن با استاندارهای صنایع غذایی (Food Grade) است، استفاده شد.

در برج های مدار باز بدلیل تبخیر بخشی از آب و به منظور تامین آب تبخیر شده از یک جریان تامین کننده (Make Up) استفاده می شود. از طرف دیگر بدلیل افزایش سختی آب که ناشی از تبخیر بخشی از آن می باشد، در صورت لزوم باید از یک سختی گیر رزینی جهت جلوگیری از رسوب گرفتگی (Fouling) مدیای متراکم و سایر تجهیزات برج، استفاده کرد.

جریان متقابل Counter Flow جریان متقاطع Cross Flow :

برج های خنک کننده بر مبنای جهت برخورد جریان آب گرم با هوای سرد به دو دسته تقسیم می‌شوند :

1 - برج خنک کننده فایبرگلاس با جریان هوای متقاطع:

دراین نوع از برج خنک کننده فایبرگلاس، هوایی که از محیط بیرون از طریق لوورها وارد برج خنک کننده می‌شود بصورت متقاطع با جریان آب برخورد می‌کند.

2- برج خنک کننده فایبرگلاس با جریان هوای مخالف:

در این نوع از برجهای خنک کننده، جریان هوا مکیده شده از طریق لوورها، بصورت مخالف با جریان آب برخورد می‌کند.

برج خنک کن یا کولینگ تاورها به انواع زیر تقسیم می‌شوند:

برج خنک کننده مکانیکی

برج خنک کننده اتمسفریک

برج خنک کننده هیبریدی

برج خنک کننده از نظر برای تأمین جریان هوا

برج خنک کننده از نظر نوع ساخت

برج خنک کننده از نظر شکل

برج خنک کننده براساس روش انتقال حرارت
